[PCG] 2. 언리얼 엔진 이식 및 MST 기반 그래프 생성

지난 3월, 순수 C++ 콘솔 환경에서 BSP 공간 분할과 데이터 구조를 테스트했다. 이번에는 해당 구조체를 언리얼 환경으로 이식하고, 단순 트리 구조였던 복도 연결을 MST를 이용해 그래프로 연결해보았다.

1. 언리얼 C++ 메모리 및 난수 엔진 이식#

이전 C++ 콘솔 프로젝트에서 중요했던 RAII패턴(스마트 포인터), 결정론 보장, 구조체를 언리얼 환경에 맞게 수정해서 이식해야한다.

RAII 패턴과 언리얼 GC
UObject GC 시스템이 아닌, 언리얼 Core 라이브러리(TArray TUniquePtr)를 활용해 데이터 계층의 메모리를 직접 제어 가능하게 설계해야한다.

std::unique_ptr -> TUniquePtr
std::vector -> TArray

결정론 보장
상대적으로 무거운 C++의 메르센 트위스터 방식에서 언리얼이 제공하는 난수 구조체로 교체했다. 이제 재귀 함수가 호출될때마다 난수 엔진을 재생성하지 않고, 진입점(OnConstruction)에서 FRandomStream을 Seed로 초기화하고 참조로 넘긴다.

std::mt19937 -> FRandomStream

네임스페이스 충돌 해결
UE 라이브러리에 FEdge와 충돌이 발생하여 간선 구조체의 이름을 수정했다.

FEdge -> FRoomEdge

2. OnConstruction과 DrawDebug를 활용한 데이터 시각화#

정상적으로 로직이 이식되었는지 확인하기 위해, DrawDebug 함수를 만들었다.

APCGGenerator 액터의 OnConstruction 함수를 오버라이드하여, 에디터 디테일 패널의 변수를 바꾸면 뷰포트의 맵 형태가 실시간으로 수정되도록 하였다.

3. BSP 통로의 한계 & 그래프 도입#

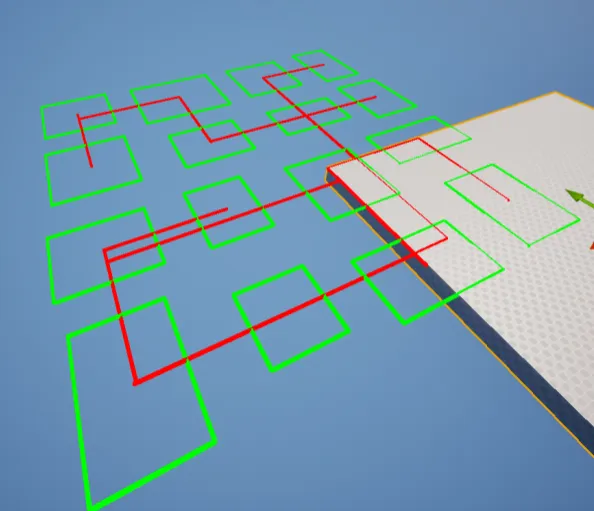

alt text

기존 BSP 트리 구조만으로 방을 연결하면, 몇가지 거슬리는 점이 생긴다.

물리적으로 바로 옆에 있는 방이라도, 트리상 멀리 떨어져 있다면 빙 돌아서 가야한다.
사이클이 없어, 무조건 한번 왔던 길로만 되돌아 갈 수 있다.

이를 해결하기 위해, 방과 방 사이를 트리 계층과 무관하게 최단 거리로 잇는 MST를 도입했다.

4. Union-Find와 Kruskal 기반 MST 구현#

가장 먼저 두 방이 이미 연결되었는지 판별하여 사이클을 막아주는 분리 집합 클래스 FUnionFind를 구현했다. 이때 탐색 최적화를 위해 경로 압축(Path Compression)을 적용하여 Find 연산 시간을 $O(\alpha(N))$ 으로 줄였다.

백준에서 문제를 풀때와는 다르게 Union by Rank 최적화는 생략하였다.

struct FUnionFind
{
    TMap<FBSPNode*, FBSPNode*> Parent;

    // 경로 압축(Path Compression)이 적용된 Find
    FBSPNode* Find(FBSPNode* Node)
    {
        if (Parent[Node] == Node) return Node;
        return Parent[Node] = Find(Parent[Node]);
    }
    // ... Union 함수 생략
};

이후 모든 말단 노드(Room) 간의 거리를 계산하여 정렬한 뒤, 크루스칼로 MST를 추출했다.

5. 순환로 생성#

MST로 생성한 그래프는 사이클이 없어, BSP와 마찬가지로 왔던길로만 되돌아 갈 수 있다. 따라서 크루스칼 알고리즘 진행 중에 사이클을 형성하여 버려지는 간선 중 15%를 무작위(FRandomStream)로 부활시켜 맵에 Loop를 추가하였다.

단, 맵의 끝과 끝에 노드가 다이렉트로 연결되는 교차 간선을 막기위해, MaxLoopDistance (맵 전체 폭의 15%) 거리 제한을 두었다.

if (DSU.Union(Edge.NodeA, Edge.NodeB))
{
    // 사이클이 없으면 메인 뼈대 (빨간선)
    Corridors.Emplace(X1, Y1, X2, Y2, false);
}
else
{
    // 사이클이 발생하더라도, 거리가 짧은 간선은 15% 확률로 Loop로 부활 (파란선)
    if (Edge.Distance < MaxLoopDistance && RNG.FRand() < 0.15f)
    {
        Corridors.Emplace(X1, Y1, X2, Y2, true);
    }
}

6. 결과 시각화 및 다음 목표#

alt text

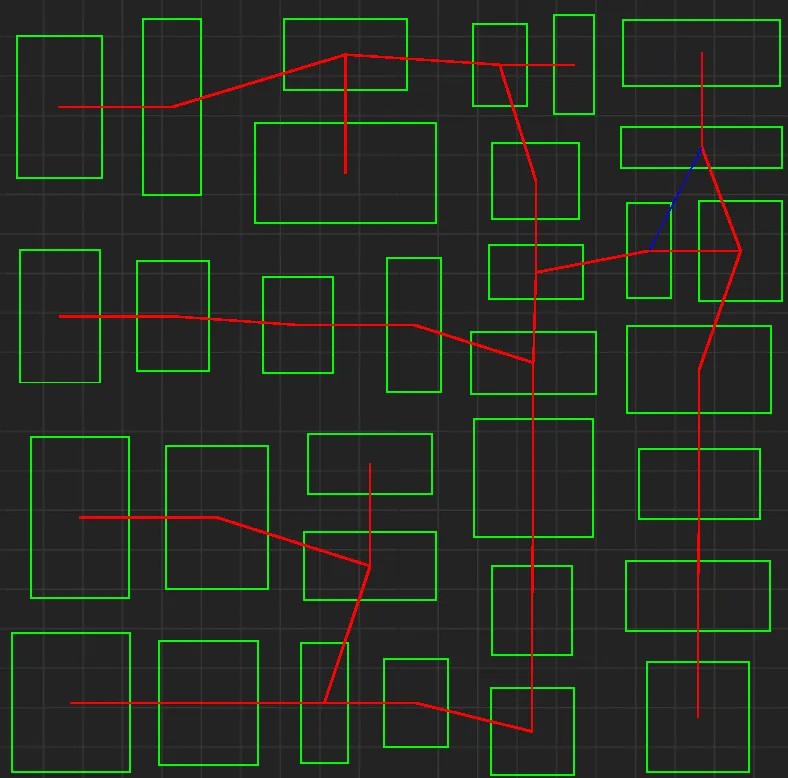

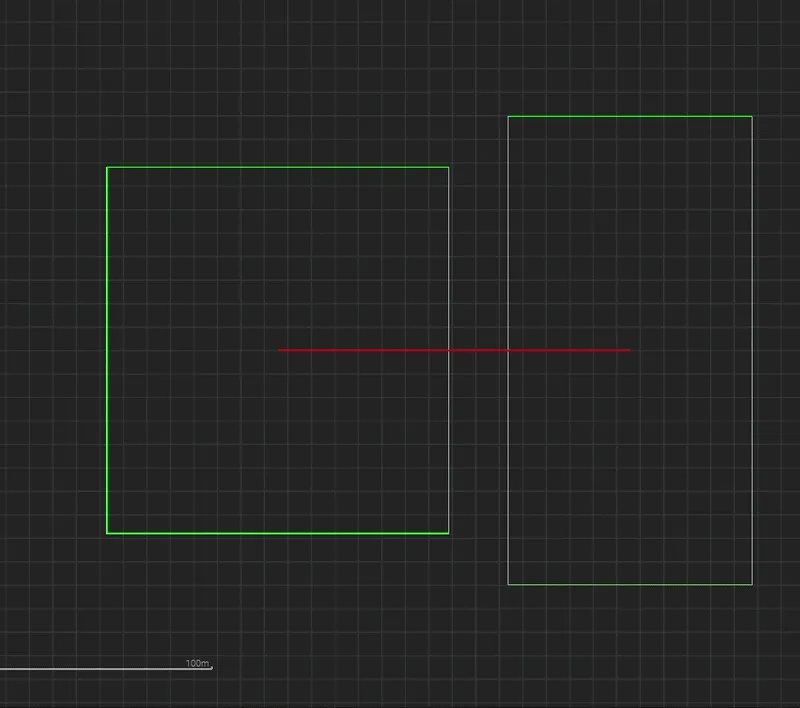

위 이미지는 107번 시드로, 빨간선은 메인 뼈대 파란선은 Loop이다.

상세한 코드는 깃허브 링크에서 확인 가능하다.

다음으로는 그래프를 기반으로 실제 물리적 배치를 위한 배열 최적화와 A* 길찾기 등을 구현해볼것이다.
